柴油發電機組有刷單相交流發電機

發布日期:2018-09-03   瀏覽次數: 872

       柴油發電機組有刷單相交流發電機

1.基本結構

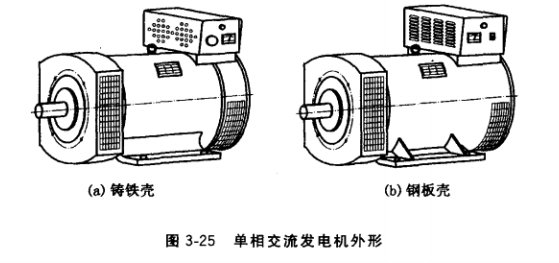

目前市場上有刷單相交流發電機總體結構基本上有兩種(見圖3-25),—種是ST TFD系列,為鑄鐵殼結構;另一種是JWX系列,為鋼板殼結構。其各零部件結構與有刷三相交流發電機基本相同,只是定子繞組形式和結構不同。


1) 定子繞組。它是單相交流發電機感應發電并輸出電能的部分。繞組形式為單層同心式,每個線圈組的繞組節距為1-N/P2-(N/P-1)、3-(N/P-2)……(其中N為定子鐵心總槽數,P為發電機極數〉。整臺發電機的線圈組數等于該發電機極數。比如4極發電機, 其定子線圈組數即為4組。從技術經濟指標綜合考慮,單相定子繞組不宜嵌滿所有定子鐵心 槽,每極定子鐵心槽利用2/3槽數嵌線較好,余下的1/3槽數用于嵌定子副繞組及軸向通風。定子主繞組常分成完全相同的兩部分,這兩部分繞組串聯時,繞組輸出電壓為230V, 并聯時輸出電壓為115V

2) 定子副繞組。它是自勵單相交流發電機的勵磁電源。繞組形式也是單層同心式,繞 組嵌在定子鐵心每極余下的1/3梢數內。

2.工作原理

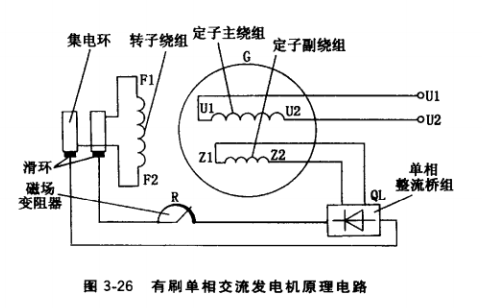

有刷單相交流發電機原理電路如圖3-26所示。由勵磁電源輸出的直流電(勵磁電源一 般來自定子副繞組感應的交流電經整流成的直流電)向轉子磁極繞組提供勵磁電流。發電機由內燃機驅動至空載轉速,依靠轉子磁極鐵心的剩磁磁場(新機或經大修的舊機須經充磁后,磁極鐵心才有剩磁磁場),在定子繞組中感應出交流電,由于定子梢中嵌人的繞組是單相繞組,因而感應的是單相交流電壓。調節磁場變阻器或自動電壓調節裝置的電位器,可使發電機空載電壓整定在額定電壓值。

負載時,定子單相主繞組中流過單相電流,產生單相電樞反應磁場,該磁場可分解為順序磁場和逆序磁場.順序磁場的方向和轉速與轉子主磁場相同,起助磁作用,但遠不足以補償負載時電樞反應的去磁效應,因此必須由自動電壓調節器或其他勵 磁裝置對發電機勵磁電流進行自動 調節,維持發電機端電壓穩定。未配備自動電壓調節裝置的,則依靠手動調節磁場變阻器對轉子勵磁電 流進行調節,保持發電機端電壓接 近額定值。
